CLOCK_WATCHDOG_TIMEOUT (101)

一、前言
先前有客戶遇到了藍屏死機(BSOD)的問題，懷疑是安裝我們家的驅動導致。於是向前線要了客戶的memory dump。以下會透過Windbg來釐清問題的主因並推測可能的兇手。

二、問題分析

1.  !analyze -v

Dump初判為CLOCK_WATCHDOG_TIMEOUT(101)的Bugcheck code，表示在MP(Multi processor)系統下有一個處理器在時間內沒有回應一個處理器的中斷，通常的原因是這個處理器可能在一個死鎖或是運行在高IRQLs的狀態下，才會導致中斷遮罩。

2.  !cpuinfo

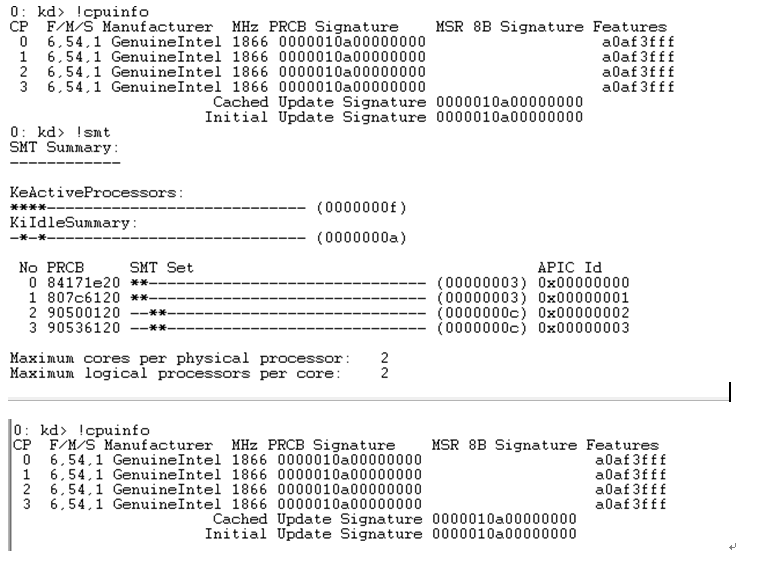

檢查目標電腦的硬體資訊，有四顆處理器，每個實體處理器有2核心，可以產生2個邏輯處理器，應該是沒有支援或關閉HT(Hyper thread)。

3.  !prcb ID
檢查各處理器的狀態，獲得irql與thread address等資訊。這裡發現出現問題的prcb位址905001205正好是處理器2，與之前的資訊吻合。

4.  Trace call stack

(4-1)針對相關的處理器進行追蹤。#0 透過kv可以得到call stack和trapFrame。trapFrame可以讓我們得到在中斷(Clock interrupt)前的暫存器狀態，對我們trace code很有幫助。

我們知道在中斷前的函式是KeFlushMultipleRangeTb和KeFlushPteList這兩個函式，主要是用作更新TLB(Translation Lookaside Buffer) cache (#1)，在處理器更新自己的TLB後，處理器也會通知其他處理器，你們該刷新一下自己的TLB cahce了，所以會透過發送IPI packet來中斷其他處理器。由下圖知道Inter-processor interrupt的中斷層級是相當高的，所以除非目標處理器運行在這個中斷層級之上(30 - 31)，才有可能屏蔽掉這個要求，讓插斷進入佇列。

有個疑問，發送IPI端的處理器本身的IRQL當下是位於哪一層，本身怎們不會被屏蔽。答案如下就是Synch(27)，所以出事的是在別顆處理器而不是自己，由於等待IPI的回應太久導致中斷超時，才會收到Clock中斷，所以我們可以看到處理器當時的IRQL會在28就是這個原因。

更進一步反匯編KeFlushMultipleRangeTb，配合Call Stack落點位址(nt!KeFlushMultipleRangeTb+0x2d5 (8407c452))可以知道當下處理器1正在等待IPI回應。

再一次確認各處理器的IPI狀態，可以再一次確定處理器2跟處理器3正在接收IPI packet，但是處理器2並沒有回應。

(4-2)#2這裡會檢查thread2的行為，先利用指令dps將thread所有的行為展開，再來追蹤幾個函式前後看有沒有在運行階段將IRQLs提升到29(Inter-processor interrupt)之上。但結果是底層核心幾乎都在處理網路傳輸，幾乎就是協議驅動(TCPIP.sys)與NDIS與網卡驅動間的動作。反匯的函式幾乎也都是運行在DPC level和Sync之間，但在這個中斷層級區間並不會遮罩IPI，所以可以推斷問題與核心以及網卡驅動間的關聯較小。由於底層驅動並沒有透過TDI來發送網路封包，而是間接的使用socket去傳輸，所以在kernel stack裡看不到我們的蹤跡，而事情的起因的確由我們而起，但造成問題的主因應該不在於我們。

三、結論

我們透過socket進行大量的網路傳輸。而追蹤結果在核心內的確是有大量的網路行為，這會產生大量的PTE變更，進而產生IPI與FlushTb等動作，有可能就會加速問題的產生。最後是核心與網卡之間並沒有異常的IRQL變化，所以也不太可能是底層(OS與網卡)的問題。所以我的建議是應該再檢查一下硬體有沒有其他的問題，例如CPU過熱或是電壓等其他的問題。

四、補充

#1 TLB(Translation Lookaside Buffer)

我們知道不管核心程式或是使用者的process都是使用虛擬位址。但事實上處理器真正使用的是實體位址。所以Memory manager的工作之一就是協助處理器處理記憶體轉譯的工作。將我們看到的邏輯位址映射至實體頁(Page frame)。在32位元下。轉譯的過程中，這樣的動作需要查表兩次，一次是從Page directory找到Page Table，接著再從Page Table找到PTE (由PFN與Page的旗標組成)。最後透過PFN與byte index來訪問實體頁。如果每次轉譯都要經過這樣的步驟，其實系統的效能是不高的。所以才會有TLB的產生，CPU會將每次轉譯的結果快取下來，一旦處理相同的位址，直接查表就可以了。
